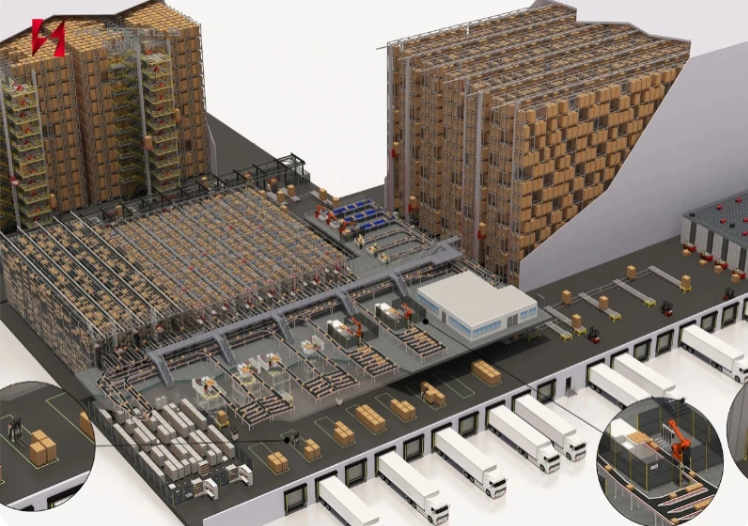

O que é um armazém autoportante de silo e como ele funciona?

Um armazém autoportante silo é um edifício de armazenamento alto no qual as estantes fazem parte da estrutura do edifício portante. Em vez de colocar estantes independentes dentro de um armazém completo, a estrutura de estantes suporta as mercadorias armazenadas e também suporta o revestimento do telhado e das paredes. Equipamentos de movimentação automatizados armazenam e recuperam cargas dentro dessa estrutura integrada.

Os termos armazém autoportante, armazém apoiado em estantes, armazém autoportante e edifício autoportante geralmente descrevem o mesmo conceito básico. Neste contexto, “silo” refere-se à forma alta e compacta do armazém; isso não significa um silo de grãos.

Principais conclusões

• O rack é ao mesmo tempo um sistema de armazenamento e uma parte estrutural do edifício.
• A fundação, as estantes, o telhado, as paredes, a automação e o projeto de segurança contra incêndio devem ser projetados como um único projeto.
• Os transelevadores ou sistemas shuttle realizam movimentos físicos, enquanto os softwares WMS e WCS gerenciam tarefas de inventário e comandos de equipamentos.
• Um projeto de rack fechado pode usar a altura e o terreno de forma eficiente, mas é menos tolerante com alterações tardias de layout ou carga.
• A avaliação do fornecedor deve abranger engenharia estrutural, integração de automação, instalação, testes e serviço de longo prazo – não apenas o preço do rack.

O que torna um armazém autoportante diferente?

Num armazém convencional, a estrutura do edifício suporta o telhado e as paredes. Os racks são instalados posteriormente como equipamentos dentro desse edifício. Em um armazém autoportante , os montantes e contraventamentos do rack também transferem as cargas do edifício para a fundação.

Esse papel estrutural muda todo o projeto. O projetista deve considerar as cargas armazenadas juntamente com o vento, a neve, as ações sísmicas, o revestimento, o acesso para manutenção e as forças criadas pelo manuseio de equipamentos. A geometria da cremalheira também influencia a envolvente do edifício, os corredores das gruas, os transportadores, a proteção contra incêndios e a sequência de instalação.

Quais são as partes principais?

Um sistema completo normalmente inclui várias camadas conectadas:

1. Fundação e piso: projetados para reações de rack, trilhos de equipamentos, âncoras, tolerâncias e condições locais do solo.
2. Estrutura de aço apoiada em rack: montantes, vigas, contraventamentos e suportes de carga que formam a grade de armazenamento e suportam cargas estruturais.
3. Envolvente do edifício: revestimento de telhados e paredes, drenagem, isolamento, portas e proteção contra intempéries fixadas à estrutura suportada.
4. Equipamento de armazenamento e recuperação: comumente transelevador AS/RS , equipamentos de transporte, elevadores e dispositivos de transferência selecionados para a carga e fluxo.
5. Transferência de materiais: transportadores, estações de paletes, verificações e interfaces que conectam recebimento, armazenamento e expedição.
6. Controle e gestão: uma sistema de gerenciamento de armazém gerencia estoque e trabalho, enquanto um sistema de controle de armazém coordena tarefas e status do equipamento. Os limites exatos do software variam de acordo com o projeto.
7. Segurança e utilidades: detecção e supressão de incêndio, vigilância, acesso de emergência, distribuição elétrica, iluminação e provisões de manutenção.

O armazém finalizado depende de todas as sete camadas. Um rack ou guindaste pode atender às suas próprias especificações, enquanto o sistema completo ainda não atende aos requisitos de capacidade, segurança ou disponibilidade se as interfaces não forem controladas.

Como é construído um armazém de silo clad-rack?

1. Requisitos e investigação do local

A equipe do projeto define capacidade de armazenamento, unidades de carga, rendimento, regras de inventário, crescimento futuro e condições de temperatura. Também verifica o local, dados geotécnicos, regras de planejamento local, vento, neve, requisitos sísmicos, código de incêndio e conexões de serviços públicos.

2. Engenharia Integrada

Engenheiros estruturais, projetistas de racks e especialistas em automação desenvolvem um modelo coordenado. As dimensões do palete ou do recipiente afetam a geometria do compartimento; a geometria do vão afeta as dimensões do edifício; as forças e tolerâncias do equipamento afetam trilhos, contraventamentos e fundações.

Em aplicações europeias que envolvem estantes de paletes com vigas ajustáveis, a EN 15512 fornece requisitos de projeto estrutural e orientação para edifícios autoportantes onde a série EN 1993 não cobre todos os problemas. Seu escopo não cobre todos os tipos de rack, portanto a equipe de projeto deve identificar os padrões e regulamentos que se aplicam ao sistema real e ao local do projeto.

3. Fundação e montagem de rack

Após a preparação da fundação e das interfaces incorporadas, a estrutura suportada por rack é erguida em uma sequência controlada. O alinhamento, o nivelamento, a ancoragem e o contraventamento são verificados porque pequenos desvios podem afetar tanto o comportamento estrutural quanto as folgas dos equipamentos automatizados.

4. Instalação de telhado e parede

Membros do telhado, trilhos de parede, revestimento, isolamento e drenagem são fixados à estrutura de suporte. O envelope deve acomodar movimentos estruturais e cargas ambientais sem interferir com equipamentos ou locais de armazenamento.

5. Automação e integração de software

Trilhos, transelevadores, carros, elevadores, transportadores, sensores e painéis de controle são instalados e alinhados. WMS, WCS, PLCs e sistemas externos são conectados e, em seguida, são testadas interfaces e caminhos de exceção.

6. Comissionamento e Aceitação

Os testes devem progredir de dispositivos individuais até fluxos completos. A equipe verifica o manuseio da carga, a precisão da localização, as suposições de rendimento, as funções de segurança, os alarmes, os procedimentos de recuperação, as transações de software e o treinamento do operador antes da aceitação final.

Como funciona durante a operação diária?

A sequência operacional é semelhante a outros sistemas automatizados de armazenamento e recuperação, mas ocorre dentro de um prédio apoiado em rack.

1. Um palete, sacola ou outra carga de entrada é identificado e verificado em uma estação de entrada.
2. O WMS confirma o item e seleciona um local de armazenamento elegível de acordo com as regras de inventário.
3. O WCS converte a tarefa em comandos de equipamento e coordena transferências.
4. Um transportador, lançadeira ou transelevador move a carga para a posição atribuída da estante.
5. Sensores e controles confirmam a conclusão e o registro do inventário é atualizado.
6. Para uma ordem de saída, a sequência é executada ao contrário e a carga é entregue para separação, preparação ou expedição.

As exceções precisam de igual atenção. Paletes danificadas, cargas fora do padrão, etiquetas ilegíveis, falhas em equipamentos e destinos bloqueados exigem procedimentos definidos de detecção e recuperação. Um sistema projetado apenas em torno do caminho normal pode ser difícil de operar quando aparecem variações no mundo real.

Quando esse design faz sentido?

Pode valer a pena avaliar um armazém autoportante de silo quando um projeto precisa de alta densidade de armazenamento, uso extensivo de altura livre, fluxos repetitivos automatizados ou uma área compacta do edifício. Também é considerado para instalações com temperatura controlada, onde a redução do volume externo do edifício por posição de armazenamento pode apoiar o projeto geral.

Pode ser um ajuste inadequado quando as dimensões futuras da carga são altamente incertas, a operação muda de layout com frequência, o local não consegue suportar o conceito estrutural ou a equipe do projeto não consegue definir requisitos estáveis de estoque e rendimento. Um edifício convencional com estantes independentes pode oferecer mais liberdade para alterações internas posteriores.

O que deve ser avaliado antes do início do projeto?

Prepare um conjunto de dados do projeto que inclua:

• planta do local, limites de construção, altura livre e informações geotécnicas;
• requisitos locais estruturais, sísmicos, de incêndio, ambientais e de aprovação;
• dimensões, pesos, saliências e condições de paletes, sacolas ou caixas;
• Contagem de SKU, profundidade de estoque, regras de lote e crescimento de estoque;
• fluxos médios e de pico de entrada, saída e reposição;
• temperatura de operação, umidade, corrosão e condições de higiene;
• estratégia necessária de disponibilidade, redundância e recuperação de falhas;
• ERP, WMS, WCS e interfaces de equipamentos;
• sequência de construção, acessos, janela de comissionamento e plano de expansão;
• acesso para manutenção, peças sobressalentes, treinamento e responsabilidades de ciclo de vida.

Esses dados permitem comparar conceitos concorrentes em termos de capacidade utilizável, fluxo do sistema, escopo estrutural, risco, flexibilidade e custo total de propriedade. A altura principal do rack ou a velocidade da máquina não são suficientes para prever o desempenho do armazém.

Perguntas frequentes sobre armazém clad-rack de silo

Um armazém autoportante de silo é o mesmo que um AS/RS?

Não exatamente. Clad-rack descreve a estrutura do edifício suportada por rack; AS/RS descreve equipamentos e controles automatizados de armazenamento e recuperação. Eles são frequentemente combinados.

Um armazém autoportante pode utilizar shuttles em vez de transelevadores?

Potencialmente, sim. O conceito de movimentação depende da carga, profundidade de armazenamento, rendimento e estrutura, e deve ser projetado como um sistema integrado.

O armazém pode ser ampliado posteriormente?

A expansão pode ser possível se for planejada no projeto estrutural, de automação e de software. Mudanças não planejadas podem ser complexas porque o rack também suporta a envolvente do edifício.

Um armazém autoportante é adequado para armazenamento refrigerado?

Pode ser, mas o isolamento, a condensação, os materiais, a proteção contra incêndio, a classificação do equipamento e o acesso para manutenção devem corresponder à aplicação com temperatura controlada.

Quais padrões se aplicam?

A resposta depende do país, do tipo de rack, da estrutura, do equipamento e dos perigos do local. O projeto requer engenharia local qualificada e uma matriz de códigos e padrões documentada.
